CD74HC4067 Multiplexeur Démultiplexeur 16 Canaux

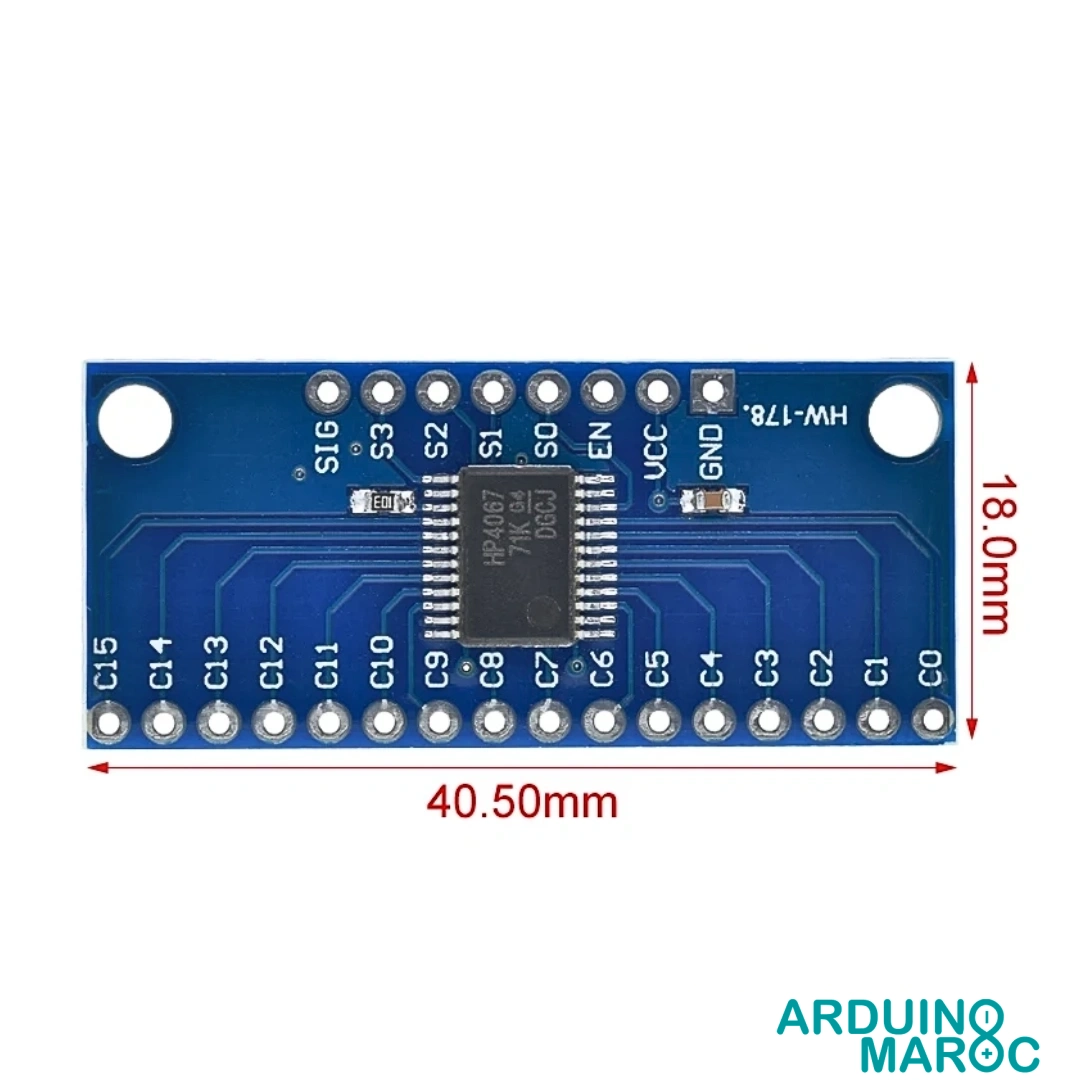

Module CD74HC4067 Multiplexeur Démultiplexeur Analogique / Numérique 16 Canaux

Le module CD74HC4067 multiplexeur démultiplexeur 16 canaux est l’élément incontournable pour gérer efficacement de nombreux signaux dans vos systèmes embarqués. Sa principale force réside dans la possibilité de contrôler jusqu’à 16 lignes d’entrées/sorties analogiques ou numériques tout en utilisant seulement 5 broches sur un microcontrôleur ou une carte de développement. Ce module permet la mutualisation des broches, évitant ainsi la saturation des ressources matérielles lors de projets complexes ou l’intégration de multiples capteurs, actionneurs ou dispositifs logiques dans un projet unique.

Caractéristiques Techniques

La structure CMS présente favorise une intégration aisée au sein de montages professionnels. L’architecture à faible consommation et commutation rapide du CD74HC4067 convient parfaitement aux configurations requérant rapidité et économie de ressources.

Principe de Fonctionnement et Architecture

• Multiplexage et démultiplexage bidirectionnel : Un seul canal SIG permet d’aiguiller les signaux issus de 16 sources différentes ou de distribuer un signal unique vers plusieurs périphériques.
• Adressage précis : La sélection du canal s’effectue via 4 broches de commande (S0 à S3), permettant de contrôler précisément quelle ligne est active.
• Possibilité d’utilisation analogique et numérique : Adapté aussi bien aux entrées analogiques (ex : liaisons de capteurs) qu’aux liaisons numériques (commande LED, Tx/Rx…)
• Activation/Désactivation centrale : Le module dispose d’une broche EN pour activer ou isoler le circuit selon les besoins.

Applications Pratiques

• Extension d’entrées/sorties sur Arduino ou Raspberry Pi : Connecter de nombreux capteurs, boutons, LEDs, ou dispositifs à microcontrôleur tout en minimisant le nombre de broches utilisées.
• Sélection rapide de signaux : Permettre la surveillance ou la commutation entre différentes sources de mesure dans des bancs d’essai ou des systèmes de monitoring automatisés.
• Automatisation industrielle ou domotique : Gestion centralisée de multiples actionneurs ou entrées numériques dans un panneau de contrôle ou un automate programmable.
• Systèmes de surveillance et d’acquisition de données : Intégration dans des architectures où le multipoint est essentiel pour optimiser la collecte et l’analyse des signaux.

Avantages et Points Forts

• Réduction considérable de l’utilisation des broches sur les microcontrôleurs.
• Temps de commutation rapide, idéal pour des applications nécessitant la gestion de signaux synchronisés.
• Compatibilité électronique avec de nombreuses plateformes open hardware.
• Architecture bidirectionnelle : gestion efficace aussi bien à l’envoi qu’à la réception des signaux.
• Plage de tension étendue adaptée aux différents environnements électroniques.

Compatibilité et Facilité d’Intégration

• Adapté à la plupart des cartes de développements dont Arduino, Raspberry Pi, ESP32, STM32, etc.
• Installation simple grâce à un brochage clairement identifiable :
• Ch0-Ch15 : canaux multiplexés
• S0-S3 : sélection binaire du canal actif
• EN : broche d’activation
• VCC et GND : alimentation
• SIG : point d’entrée ou de sortie du signal multiplexé
• Intégration possible dans des systèmes TTL et CMOS grâce à son interface standard.

Performances et Stabilité

Avec une commutation de l’ordre de 6 à 9 nanosecondes, le multiplexeur démultiplexeur CD74HC4067 autorise une gestion dynamique et synchrone des signaux même dans des applications exigeantes. Sa résistance “on” faible et sa bonne tolérance thermique (-55°C à +125°C) garantissent la stabilité et la reproduction fidèle des signaux, critère essentiel dans les architectures de mesure et de contrôle rapide.
