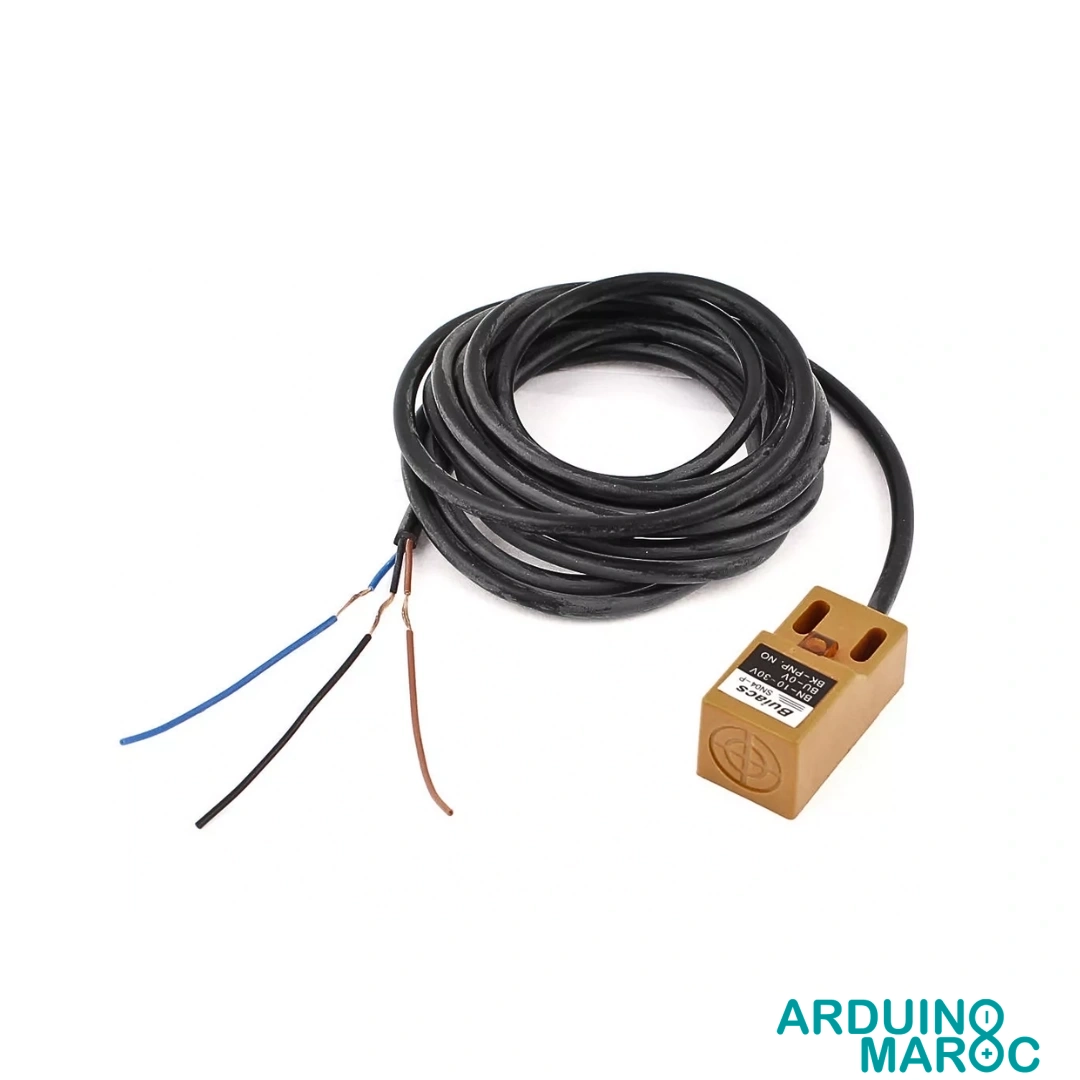

Capteur de proximité inductif SN04-N NPN NO 4mm 10-30V

SN04-N Capteur de Proximité Inductif NO NPN

Conçu pour la détection fiable sans contact d’objets métalliques, le capteur de proximité inductif SN04-N s’impose dans l’automatisation industrielle, la robotique et les systèmes de sécurité. Grâce à sa technologie inductive, il détecte avec précision la présence ou l’absence de composants métalliques sur une distance allant jusqu’à 4 mm, tout en offrant une réponse rapide et une installation intuitive. Ce composant, équipé d’une sortie NPN normalement ouverte (NO), fonctionne efficacement même dans des environnements exigeants, exposés à la poussière ou à l’humidité.

Caractéristiques Techniques du SN04-N Capteur de Proximité Inductif

La robustesse du capteur inductif SN04-N lui permet de fonctionner dans des conditions industrielles exigeantes. L’indicateur LED facilite la visualisation de l’état de détection, et le boîtier en résine ABS apporte une protection supplémentaire contre les chocs et l’humidité.

Schéma de Connexion et Principe de Fonctionnement

Le SN04-N capteur de proximité inductif utilise trois fils pour sa connexion :

• Fil marron (VCC) : alimentation positive de 10V à 30V DC
• Fil bleu (GND) : masse
• Fil noir (Sortie) : signal numérique (connecté à une entrée de microcontrôleur ou à une charge)

Le capteur génère un champ magnétique autour de la tête de détection. Lorsqu’un objet métallique pénètre ce champ à moins de 4 mm, cela perturbe le champ électromagnétique, permettant la commutation de la sortie et le déclenchement du signal électrique. Il est particulièrement adapté pour la détection rapide grâce à sa fréquence de réponse élevée (jusqu’à 500 Hz).

Applications Pratiques du capteur de proximité inductif SN04-N

• Lignes de production : détection des positions de pièces métalliques en mouvement, automatisation des machines-outils.
• Robotique : prévention des collisions, détection de fin de course sur des bras robotiques.
• Systèmes de sécurité : interrupteurs sans contact pour vérifier la présence de portes ou de capots fermés.
• Process industriels : surveillance de position, comptage de pièces, contrôle de processeurs automatisés.
• Industrie de l’emballage : confirmation de la présence de pièces métalliques sur les lignes d’assemblage.

Avantages et Points Forts

• Détection rapide et précise d’objets métalliques sans contact physique, ce qui élimine l’usure mécanique.
• Protection renforcée IP67 : adapté aux environnements poussiéreux ou humides.
• Sensibilité ajustable grâce à la configuration de la position de l’objet détecté.
• Signal numérique compatible avec la majorité des automates, PLC ou microcontrôleurs (Arduino, Raspberry Pi, etc.).
• Installation facilitée par le câble d’1 mètre et l’indicateur LED pour la visualisation immédiate de l’état.

Facilité d’Utilisation

1. Connecter le fil marron à une alimentation comprise entre 10V et 30V DC.
2. Relier le fil bleu à la masse (GND).
3. Brancher le fil noir à une entrée numérique (par exemple sur Arduino) ou directement à la charge.
4. En présence d’un objet métallique à moins de 4 mm, la sortie délivre un niveau bas (LOW).

Grâce à ces caractéristiques, le capteur de proximité inductif SN04-N est un élément indispensable pour de nombreux projets d’automatisation industrielle, systèmes robotisés et sécurisation de machines.
