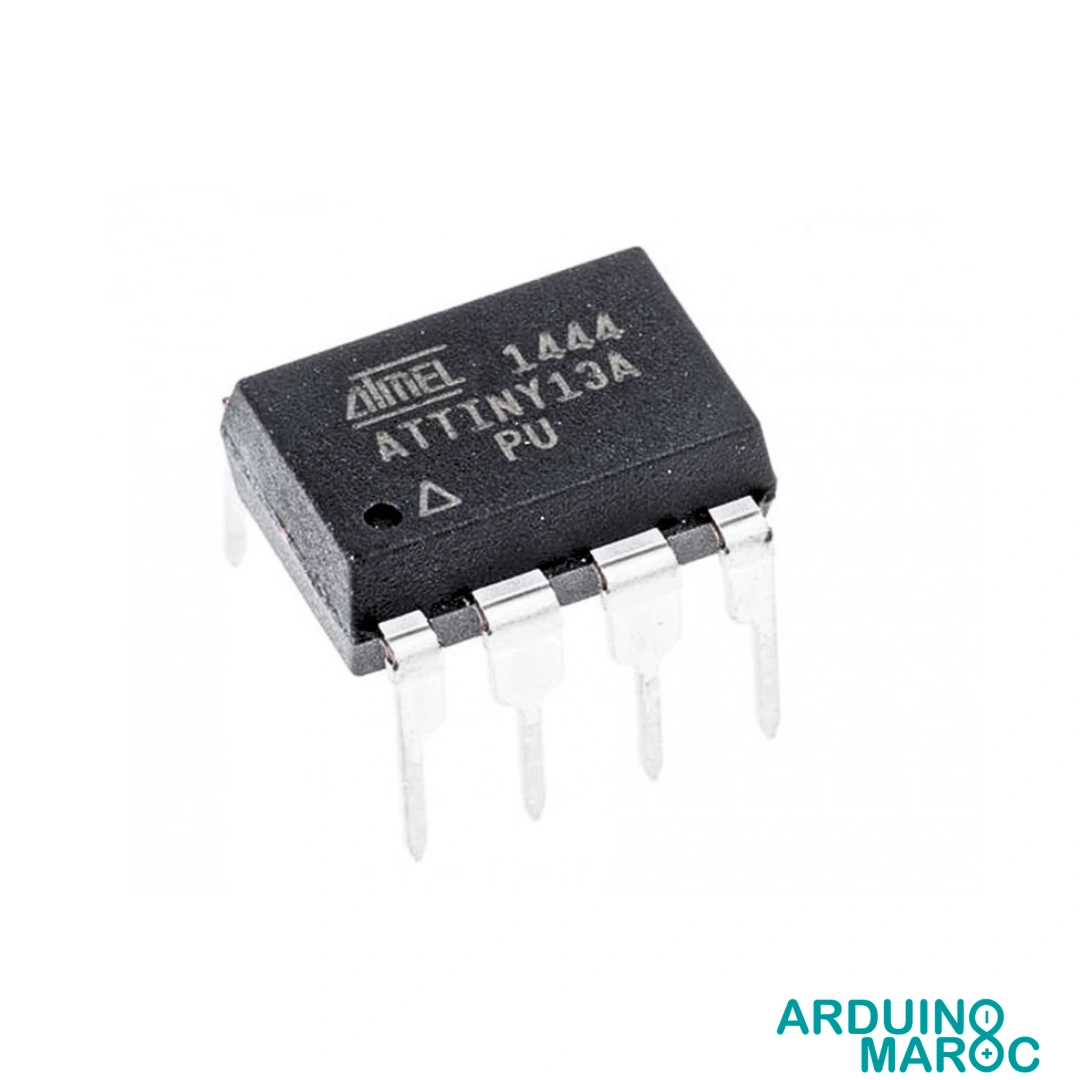

ATTINY13A microcontrôleur 8 bits 1KB 20MHz AVR PDIP8
Le ATTINY13A Microcontrôleur 20Mhz 1KB est basé sur un noyau AVR 8 bits et se distingue par sa faible consommation d’énergie adaptée aux applications embarquées compactes. Il intègre 1 Ko de mémoire Flash, 64 octets de SRAM et d’EEPROM, ainsi que 6 broches I/O programmables pour gérer efficacement l’interfaçage de périphériques. Son convertisseur ADC 10 bits à 4 canaux, son timer 8 bits avec fonction PWM et le watchdog timer interne garantissent la gestion de tâches de contrôle, lecture de capteurs analogiques et pilotage de signaux PWM tout en maintenant une utilisation minimale de ressources.
Grâce à sa fréquence pouvant atteindre 20 MHz sous 4,5V à 5,5V et ses multiples modes de veille, ce microcontrôleur s’adapte aux systèmes de contrôle simples, dispositifs alimentés par batterie, ou gadgets électroniques où la compacité et la gestion énergétique sont essentielles. L’ATTINY13A s’intègre aisément sur circuits grâce à ses boîtiers PDIP 8 broches ou SOIC, exploitant toutes les fonctions nécessaires pour les projets embarqués nécessitant un calcul efficace dans un encombrement minimal.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
25.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Microcontrôleur ATTINY13A 20MHz 1KB
Le microcontrôleur ATTINY13A 20MHz 1KB s’illustre comme une solution ultra-compacte et économe en énergie pour les projets électroniques embarqués nécessitant un contrôle précis sans surdimensionnement matériel. Grâce à son architecture 8 bits à exécution rapide, il permet de répondre efficacement aux exigences des automatismes, applications portables ou objets connectés, où le moindre centimètre carré et la moindre microseconde de consommation comptent.
Caractéristiques Techniques du ATTINY13A 20MHz 1KB
| Élément | Spécification |
|---|---|
| Noyau | AVR 8 bits |
| Fréquence d’horloge | Jusqu’à 20 MHz (à 4,5-5,5V) |
| Mémoire Flash | 1 Ko pour le code |
| SRAM | 64 octets |
| EEPROM | 64 octets |
| Tension de fonctionnement | 1,8V à 5,5V |
| Lignes I/O | 6 broches programmables |
| Timers | 1 Timer 8 bits avec PWM |
| Convertisseur ADC | 4 canaux, résolution 10 bits |
| Watchdog Timer | Oui (oscillateur interne séparé) |
| Boîtiers disponibles | PDIP 8, SOIC, petits boîtiers SMD |
- Exécution des instructions en un cycle d’horloge pour des réponses quasi instantanées.
- Modes basse consommation optimisant l’autonomie énergétique dans les systèmes sur batterie.
- Gestion d’entrées/sorties numériques et analogiques pour étendre les possibilités d’automatisation.
Capacités Fonctionnelles Notables
Le ATTINY13A propose un ensemble de fonctions essentielles pour les applications embarquées :
- PWM intégré : Ajuste la luminosité de LEDs ou la vitesse de moteurs à courant continu directement via le Timer interne.
- Convertisseur ADC 10 bits : Permet la mesure précise de signaux analogiques, comme des tensions ou des capteurs de température.
- Modes veille multiples : Allongent la durée de vie des batteries grâce à des états d’économie d’énergie variés.
- Watchdog Timer : Surveille et restaure le fonctionnement du microcontrôleur en cas de blocage logiciel.
Applications Pratiques du ATTINY13A
- Contrôle d’éclairage LED progressif ou séquentiel pour des effets lumineux personnalisés.
- Gestion de petits moteurs (ventilation miniature, jouets, servomoteurs simples).
- Lecture de capteurs analogiques dans les dispositifs environnementaux ou industriels compacts.
- Systèmes embarqués sur piles (bracelets électroniques, télécommande personnalisée, badge d’accès sans fil).
- Automatisation de dispositifs simples comme interrupteurs intelligents, buzzers d’alerte ou minuteries portables.
Avantages et Points Forts
- Format miniature adapté aux cartes compactes et intégration SMD pour assemblages automatisés.
- Réponse rapide grâce à l’exécution des instructions en un seul cycle d’horloge.
- Faible consommation pour des projets alimentés par piles bouton ou batterie Li-Po.
- Gamme de tension étendue pour une utilisation flexible selon les sources d’alimentation.
- Fonctionnalités embarquées (PWM, ADC, Timer) évitant l’ajout de circuits externes dédiés.
Compatibilité et Mise en Œuvre Simple
- Programmation possible via ISP (In-System Programming) avec des outils standard comme l’USBasp, Atmel ICE ou AVRISP mkII.
- Support dans les environnements AVR-GCC, Atmel Studio ou plateformes utilisant avrdude.
- Prévu pour une utilisation sur platines de prototypage, circuits imprimés dédiés ou intégration directe au sein de sous-ensembles électroniques.
Résumé des Performances
Le ATTINY13A 20MHz 1KB répond aux contraintes de rapidité et de miniaturisation pour les circuits nécessitant une intelligence locale. Son microcontrôleur AVR 8 bits, couplé à un ensemble d’E/S efficaces et à des modes veille élaborés, garantit un équilibre optimal entre réactivité et économie d’énergie pour les développeurs de solutions embarquées minimalistes.
