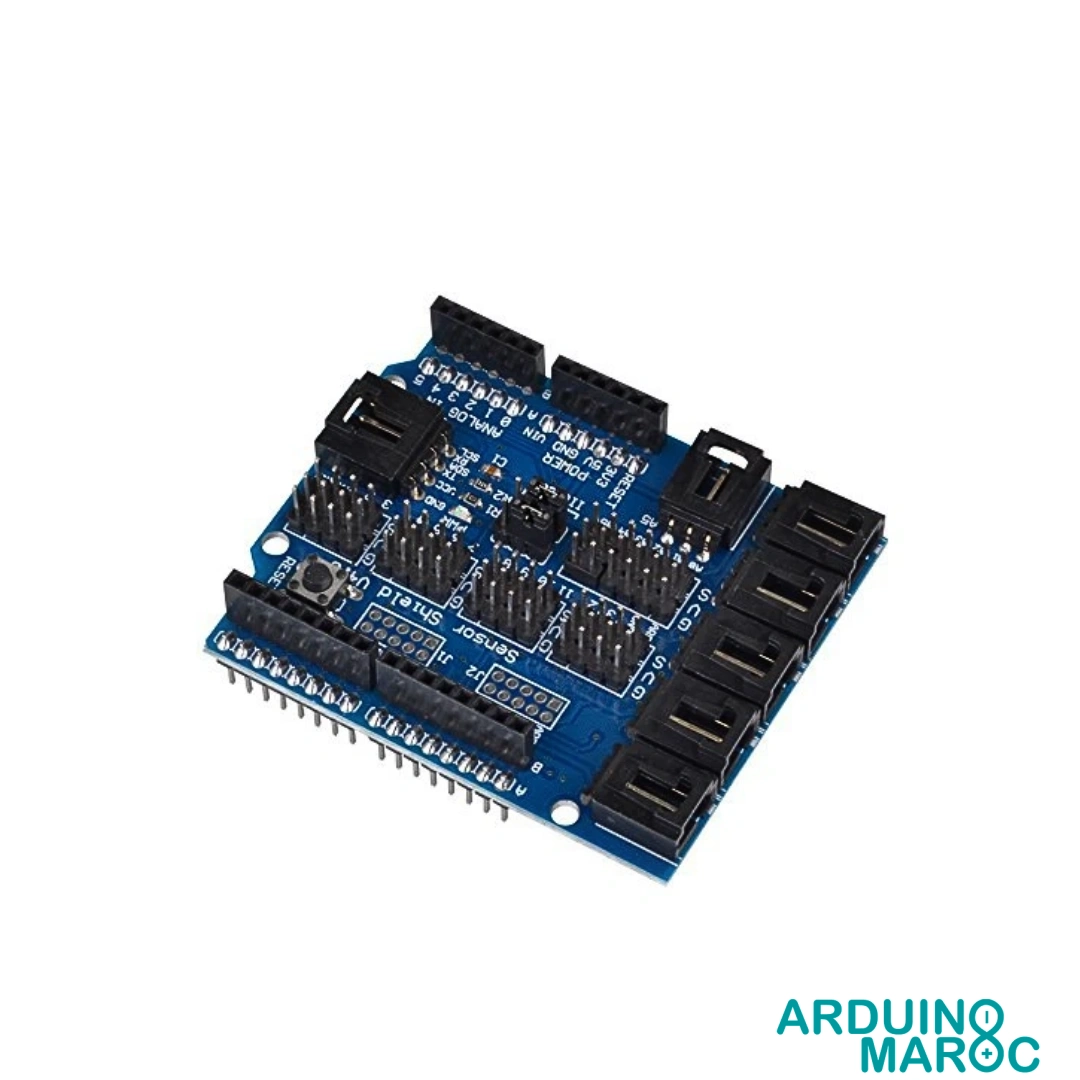

Arduino Shield V4.0 Extension Connecteur Dupont

Shield V4.0 pour Arduino – Extension professionnelle pour vos circuits

Le Shield V4.0 pour Arduino élargit les possibilités de connexion sur votre carte Arduino en simplifiant l’intégration de multiples capteurs et modules. Véritable interface de prototypage, il organise chaque point d’entrée et de sortie – analogique comme numérique – en blocs de trois broches (Vcc, GND, in/out), permettant un branchement direct via connecteurs Dupont. Cette architecture rend le développement de circuits collaboratifs et évolutifs bien plus accessible, sans nécessité de breadboard ou de soudure fastidieuse.

Caractéristiques Techniques du Shield V4.0

Grâce à cette structure des sorties, il devient particulièrement simple de connecter plusieurs capteurs, relais, servos ou modules à une seule carte, tout en maintenant une gestion propre des branchements.

Applications Pratiques

• Développement de robots mobiles, avec câblage direct de plusieurs servomoteurs et capteurs de distance.
• Création de systèmes domotiques expérimentaux intégrant détecteurs de mouvement, modules relais pour le contrôle d’éclairage et connexions à boutons poussoirs.
• Prototypage de stations météorologiques avec multiples sondes analogiques et modules de communication I2C pour l’affichage ou la transmission de données.

La capacité d’accueillir un grand nombre de modules simultanément, tout en maintenant une configuration claire, fait de ce shield une base de choix pour les développeurs de solutions électroniques avancées et évolutives.

Avantages et Points Forts du Shield V4.0 pour Arduino

• Organisation facilitée des branchements grâce aux blocs de broches alignés pour chaque entrée/sortie.
• Flexibilité de communication via le port Com configurable en I2C ou UART, pour s’adapter aux divers modules de communication.
• Simplicité de prototypage grâce à la compatibilité directe avec les fils et connecteurs Dupont standards – évite les soudures ou la multiplication des breadboards.
• Bouton de reset intégré, permettant un redémarrage du système en toute simplicité lors des phases de test ou de modification logicielle.
• Adapté aussi bien à l’intégration de composants analogiques (capteurs, potentiomètres) que numériques (relays, LEDs, buzzers).

Facilité d’Installation

1. Positionner le Shield V4.0 pour Arduino sur la carte Arduino souhaitée, en alignant les broches d’extension.
2. Connecter les modules et accessoires via les blocs à 3 broches, en insérant simplement les fils Dupont.
3. Définir la configuration du port Com (I2C ou UART) à l’aide des jumpers dédiés.
4. Utiliser le bouton Reset pour redémarrer le microcontrôleur si nécessaire pendant les tests.

Cette simplicité permet une évolution rapide du projet selon l’ajout ou la modification de composants.
