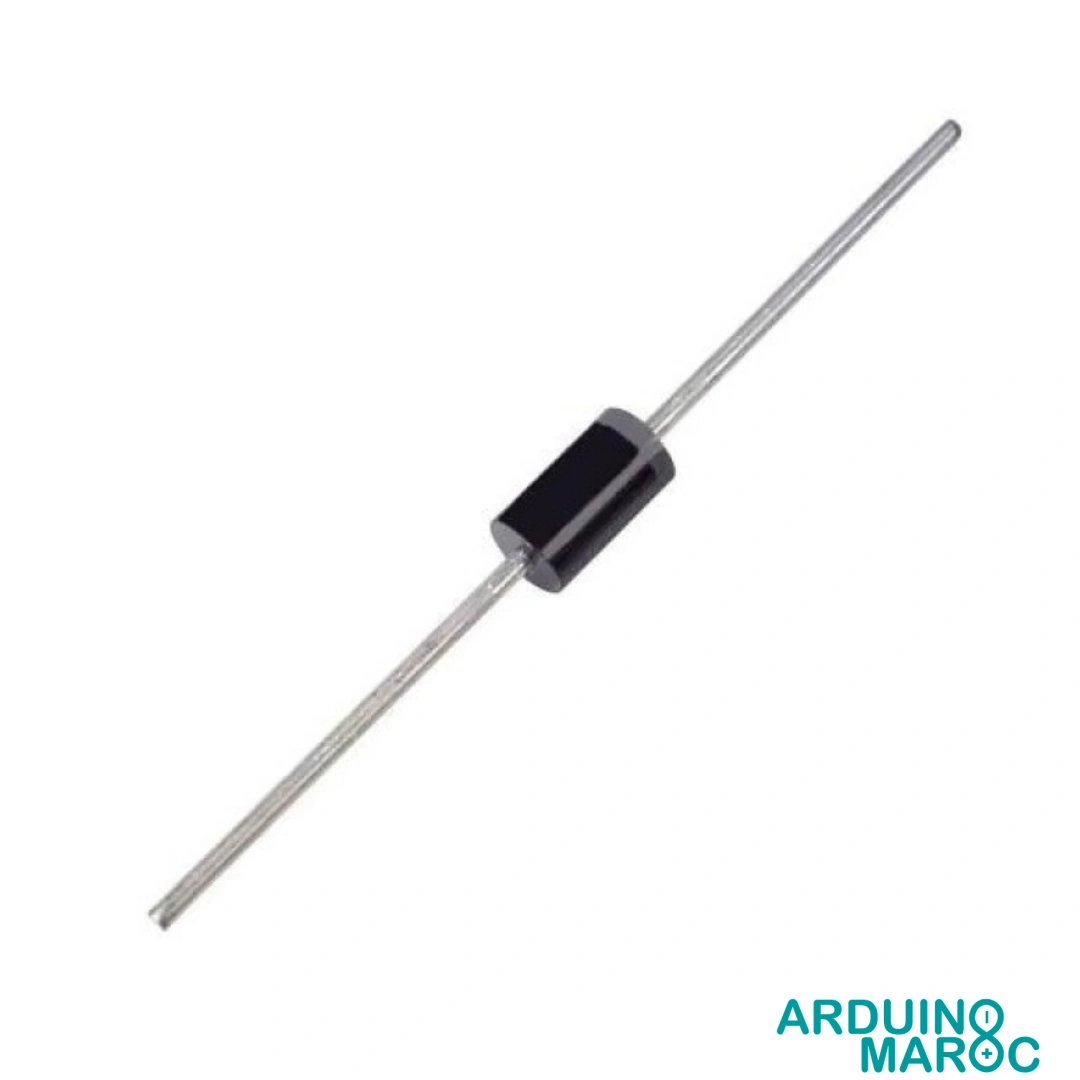

1N5822 diode Schottky 3A 40V DO-201AD
La 1N5822 diode Schottky 3A 40V s’impose comme une référence pour le redressement rapide et la protection contre les surtensions dans les circuits exigeant une efficacité énergétique accrue. Grâce à sa faible chute de tension directe (0.525V à 0.875V @ 3A) et sa gestion fiable de courants jusqu’à 3A sous 40V, ce composant optimise les performances dans les applications telles que les alimentations à découpage, convertisseurs DC-DC, chargeurs de batterie ou équipements automobiles.
Avec son encapsulation DO-201AD, ses dimensions compactes (9,5mm x 5,1mm) et son fonctionnement stable entre -65°C et 150°C, la diode Schottky 1N5822 3A 40V convient idéalement aux exigences des montages rapides et aux circuits haute fréquence, où rapidité de commutation et réduction des pertes électriques sont essentielles.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
3.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
1N5822 Diode Schottky 3A 40V
La diode Schottky 1N5822 3A 40V répond parfaitement aux besoins des concepteurs électroniques cherchant à optimiser l’efficacité énergétique de leurs alimentations et systèmes de conversion. Sa faible chute de tension directe et son aptitude à conduire un courant continu élevé en font une solution de choix dans les configurations où la rapidité de commutation et le rendement sont déterminants.
Caractéristiques techniques détaillées
| Paramètre | Valeur |
|---|---|
| Coursant direct maximal (IF) | 3A |
| Tension inverse maximale (VR) | 40V |
| Tension directe maximale (VF @ 3A) | 0.525V à 0.875V |
| Capacité de jonction | 250pF |
| Type d’encapsulation | DO-201AD |
| Longueur | 9,5 mm |
| Diamètre | 5,1 mm |
| Température de fonctionnement | -65°C à +150°C |
L’association entre une faible chute de tension et une capacité de courant élevée permet à la 1N5822 de fonctionner avec une efficacité optimale, même sous forte sollicitation thermique ou électrique.
Principaux domaines d’utilisation
- Redressement de courant dans les blocs d’alimentation à découpage (SMPS) ou linéaires.
- Protection contre les inversions de polarité pour sécuriser circuits et modules sensibles.
- Convertisseurs DC-DC intelligents (étages d’entrée ou de sortie).
- Chaînes d’alimentation de systèmes embarqués, y compris l’automobile ou l’instrumentation.
- Chargeurs de batteries nécessitant un redressement efficace et des réponses rapides aux variations de courant.
Atouts techniques et spécificités de la diode Schottky 1N5822
- Temps de récupération ultra-court : parfaitement adaptée aux hautes fréquences, elle répond aux besoins des architectures modernes de conversion d’énergie.
- Pertes de puissance réduites : chute de tension directe basse, pour une efficacité accrue et une dissipation thermique limitée.
- Large plage de température : fiable dans des environnements industriels allant de -65 °C à +150 °C.
- Encapsulation standard DO-201AD : favorise l’intégration rapide dans la majorité des cartes électroniques, avec une excellente résistance mécanique.
Avantages par rapport à d’autres diodes
- Faible seuil de conduction : idéal pour réduire immédiatement les pertes lors du redressement.
- Courant nominal important : permet d’alimenter ou de protéger efficacement des charges consommant jusqu’à 3A sans surchauffe prématurée.
- Utilisation en commutation rapide : la 1N5822 assure des transitions fiables même dans les applications impulsionnelles.
En intégrant la diode Schottky 1N5822 3A 40V à vos conceptions, il est possible d’atteindre rapidement des performances en rendement et en régulation nécessaires aux systèmes électroniques actuels, en particulier dans les montages où la rapidité et l’efficacité énergétique entrent en jeu.
